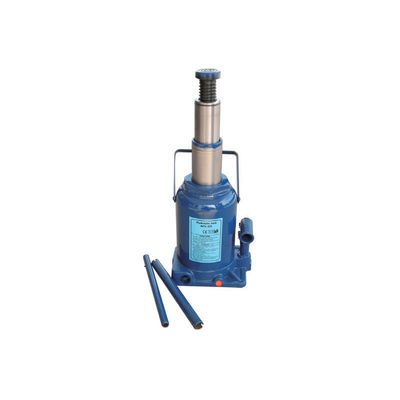

2-30Ton Double Ram Jacks: Long-Stroke, Perlindungan Overload untuk Mobil / Truk / Teknik
Spesifikasi Produk
Informasi Dasar & Parameter Umum
| Parameter Umum |
Deskripsi Spesifik |
| Jenis Produk |
Jack botol ram ganda hidraulik manual, terutama digunakan untuk mengangkat kendaraan dan dukungan peralatan, cocok untuk skenario yang membutuhkan "peningkatan stroke panjang" yang mencakup rentang beban 2-30Ton |
| Struktur inti |
MengadopsiDesain seri ram ganda(ram utama + ram tambahan); total ketinggian angkat sama dengan jumlah dua pukulan ram (misalnya, 98 + 92mm), yang lebih dari 50% lebih besar daripada jack ram tunggal tradisional;dilengkapi dengan pelana bertengger tinggi yang dapat disesuaikan dengan kebutuhan mengangkat berbagai ketinggian |
| Konfigurasi Keamanan |
Built-in hydraulic overload protection valve (automatically relieves pressure when load exceeds 10% of rated capacity) to prevent bursting caused by uneven pressure during synchronous lifting of double rams; tubuh silinder dilapisi dengan lapisan anti korosi; dasar memiliki pola anti-slip untuk menghindari risiko terguling saat mengangkat |
| Konfigurasi Operasi |
Pegangan padat satu bagian standar (panjang: 380-450mm) dengan gaya operasi ≤65N, mudah dioperasikan oleh pria dewasa; pegangan dan bodi jack dapat dilepas untuk penghematan ruang penyimpanan |
| Daerah Penerapan |
Ini mencakup mobil keluarga, SUV, truk ringan, peralatan teknik ukuran menengah (misalnya, generator kecil), dll.; berlaku untuk penggantian ban darurat, pemeliharaan sasis,pemasangan dan pengoperasian peralatanKompatibel dengan kebutuhan mengangkat bahan seperti baja rendah karbon dan paduan aluminium |
Perbandingan Parameter Kunci berdasarkan Model
| Kategori parameter |
YD18-001 (2T) |
YD18-002 (4T) |
YD18-003 (6T) |
YD18-004 (8T) |
YD18-005 (10T) |
YD18-006 (12T) |
YD18-007 (16T) |
YD18-008 (20T) |
YD18-009 (30T) |
| Model |
YD18-001 |
YD18-002 |
YD18-003 |
YD18-004 |
YD18-005 |
YD18-006 |
YD18-007 |
YD18-008 |
YD18-009 |
| Kapasitas nominal |
2 ton |
4 Ton |
6 Ton |
8 Ton |
10 Ton |
12 Ton |
16 Ton |
20 Ton |
30 Ton |
| Min. Tinggi (Min.H) |
165mm |
150 mm |
154mm |
156mm |
225mm |
230 mm |
232mm |
235mm |
250 mm |
| Ketinggian Angkat (Angkat H) |
98+92mm (Total 190mm) |
80+80mm (Total 160mm) |
80+80mm (Total 160mm) |
80+80mm (Total 160mm) |
140+145mm (Total 285mm) |
140+145mm (Total 285mm) |
140+145mm (Total 285mm) |
140+145mm (Total 285mm) |
140+140mm (Total 280mm) |
| Ketinggian yang dapat disesuaikan (Sesuaikan.H) |
55 mm |
35 mm |
40 mm |
40 mm |
50 mm |
50 mm |
50 mm |
50 mm |
Tidak ada (Tekan Tetap) |
| Berat bersih (N.V.) |
2.8kg |
4kg |
5kg |
6kg |
8.5kg |
10kg |
12kg |
15.5kg |
22kg |
| Materi Utama |
Silinder: 20# pipa baja tanpa jahitan; Base: 3mm lempeng baja bergulir dingin; Saddle: Baja struktural paduan |
Silinder: 20# pipa baja tanpa jahitan; Dasar: 4mm pelat baja yang digulung dingin; Saddle: Baja struktural paduan |
Silinder: 20# pipa baja tanpa jahitan; Base: 5mm lempeng baja yang digulung dingin; Saddle: Baja struktural paduan |
Silinder: 20# pipa baja tanpa jahitan; Base: 5mm lempeng baja yang digulung dingin; Saddle: Baja struktural paduan |
Silinder: 45# pipa baja ber dinding tebal; Dasar: 6mm pelat baja yang digulung dingin; Saddle: baja paduan kekuatan tinggi |
Silinder: 45# pipa baja ber dinding tebal; Dasar: 6mm pelat baja yang digulung dingin; Saddle: baja paduan kekuatan tinggi |
Silinder: 45# pipa baja ber dinding tebal; Dasar: 7mm pelat baja yang digulung dingin; Saddle: baja paduan kekuatan tinggi |
Silinder: 45# pipa baja ber dinding tebal; Dasar: 7mm pelat baja yang digulung dingin; Saddle: baja paduan kekuatan tinggi |
Silinder: 50# pipa baja ber dinding tebal (resistensi tekanan tinggi 45MPa); Base: 8mm cold-rolled steel plate; Saddle: Ultra-high-strength alloy steel |
| Pasukan Operasi |
≤ 35N |
≤ 40N |
≤ 45N |
≤ 48N |
≤ 50N |
≤ 55N |
≤ 60N |
≤ 62N |
≤ 65N |
| Batas perlindungan atas beban |
2.2 Ton |
4.4 Ton |
6.6 ton |
8.8 Ton |
11 Ton |
13.2 Ton |
17.6 ton |
22 Ton |
33 Ton |
Rincian produk
The YD18-001~YD18-009 2-30Ton Double Ram Bottle Jack Series is professional equipment designed to address the pain points of "short lifting stroke of traditional single-ram jacks and poor stability of heavy-load lifting". Dengan "Double-ram stroke panjang + stabilitas beban berat + operasi yang mudah digunakan" sebagai inti, model kelas sembilan mencakup kebutuhan beban ringan hingga menengah berat, memecahkan masalah "tidak dapat membentang di ketinggian rendah dan tidak dapat mengangkat di ketinggian tinggi".Ini menyediakan solusi angkat yang efisien dan aman untuk pemilik mobil individu, bengkel mobil, dan tim teknik, dengan keuntungan utama sebagai berikut:
1. Desain Seri Ram Ganda, Effortless Long-Stroke Lifting
Dengan memecahkan batas stroke dari jack single-ram tradisional, double-ram bekerja sama untuk mencapai "ukuran kecil dan angkat panjang":
- Stroke Ganda, Beradaptasi dengan Skenario Tinggi dan Rendah
Total ketinggian angkat adalah jumlah dua pukulan ram. Misalnya, YD18-001 (2T) memiliki total ketinggian angkat 190mm, 90% lebih tinggi daripada jack single-ram dengan ukuran yang sama (sekitar 100mm),yang dapat dengan mudah mengangkat SUV dengan sasis tinggi (e. misalnya, Toyota Highlander); YD18-005 (10T) memiliki ketinggian angkat total 285mm, yang dapat mengangkat sasis truk ringan hingga lebih dari 25cm,meninggalkan ruang pemeliharaan yang cukup dan menghindari masalah "harus menampung kayu karena ketinggian angkat yang tidak cukup".
- Sinkron Double Rams, Stabil Angkat Tanpa Kecondongan
Ventil hidraulik sinkron double-ram terintegrasi, perbedaan tekanan antara ram utama dan ram bantu adalah ≤ 0,5MPa selama mengangkat, dan kecepatan perpanjangan ram konsisten.Penyimpangan vertikal adalah ≤0.3mm saat mengangkat peralatan 10Ton, 70% lebih stabil daripada jack double-ram biasa (dengan penyimpangan sering mencapai 1mm); bahkan dalam skenario dengan kekuatan satu sisi (misalnya,mengangkat satu ban kendaraan), dua ram dapat tetap sinkron, tanpa risiko kecenderungan peralatan.
2. Kapasitas Beban Berat, Perlindungan Keamanan Komprehensif
Struktur dan bahan dioptimalkan untuk kebutuhan beban yang berbeda, menyeimbangkan keamanan dan daya tahan:
- Bahan tahan aus yang kuat, tidak mengalami deformasi di bawah beban berat
Silinder dari model beban menengah dan tinggi (10-30T) terbuat dari pipa baja 45#-50# dengan dinding tebal.dengan daya tahan tekanan tinggi 45MPa. ekspansi radial silinder ≤ 0,4 mm ketika mengangkat peralatan 30Ton; alasnya dilengkapi dengan tulang rusuk penguat,dan kapasitas beban dasar dari model 30T mencapai 60Ton (dua kali beban nominal), tanpa depresi selama penggunaan beban berat jangka panjang, dan umur layanan dua kali lipat dari jack biasa.
- Beberapa Desain Keamanan, Menghilangkan Risiko
Selain katup perlindungan kelebihan beban, pelana dirancang dengan alur anti-geser, yang meningkatkan kekuatan anti-geser horizontal sebesar 80% ketika mengangkat peralatan dengan permukaan yang halus (misalnya,Generator cangkang baja tahan karat); pola anti slip pada dasar memiliki koefisien gesekan ≥ 0,7 pada tanah basah, tanpa geser saat mengangkat peralatan 20Ton;lapisan anti korosi pada silinder dapat melewati uji semprotan garam 180 jam, tanpa karat selama penggunaan jangka panjang di luar ruangan, memecahkan masalah "kerusakan mudah di lingkungan lembab".
3. Rincian Operasi Ramah Pengguna, Menghemat Tenaga Kerja dan Menghemat Ruang
Optimasi dilakukan di seluruh proses penyimpanan, pengoperasian, dan penyesuaian untuk menurunkan ambang penggunaan:
- Desain Ringan, Gerakan Tanpa Upaya
Model beban ringan (2-8T) memiliki berat bersih hanya 2,8-6kg. Misalnya, YD18-001 (2T) dapat dibawa ke bagian bawah kendaraan dengan satu tangan,cocok untuk keadaan darurat di luar rumah pemilik mobil individu; model beban menengah dan berat (10-30T) kontrol berat melalui optimasi struktural. misalnya, YD18-009 (30T) hanya 22kg, yang dapat dibawa ke peralatan teknik oleh dua orang,dengan mobilitas 27% lebih tinggi daripada jack 30Ton serupa di pasar (kebanyakan lebih dari 30kg).
- Pegang Satu Bagian, Operasi Nyaman
Panjang pegangan dirancang secara ergonomis dan panjang 380-450mm memberikan lengan kekuatan yang lebih panjang selama penekanan, dengan kekuatan operasi ≤65N (untuk model 30T),yang dapat dengan mudah diterapkan oleh pria dewasa; pegangan dapat dilepas, dan panjangnya diperpendek menjadi 150mm selama penyimpanan, yang dapat disimpan di kotak alat bersama dengan jack, menghindari masalah "pengendali panjang menempati ruang";beberapa model dilengkapi dengan lengan anti slip pada pegangan, tanpa risiko tergelincir tangan selama operasi jangka panjang.
Skenario Aplikasi
1. Penggantian ban darurat luar untuk pemilik mobil individu untuk SUV (YD18-002)
Persyaratan Skenario: Toyota Highlander (berat 2,1 ton, ketinggian sasis 190 mm) memiliki ban yang bocor di pinggiran kota; kendaraan perlu diangkat ke 8 cm dari tanah untuk mengganti ban,dan alat harus ringan dengan pukulan panjang.
Proses Operasi:
- Pilih YD18-002 (4T): Bawa alat 4 kg ke bagian bawah kendaraan dengan satu tangan; ketinggian minimum 150 mm dapat dengan mudah diperpanjang di bawah sasis.
- Selaraskan pelana berceruk dengan titik pendukung sasis, tekan gagang untuk memulai pengangkatan double-ram; total stroke 80+80mm mengangkat 160mm, membuat ban 8cm dari tanah.
- Sistem perlindungan kelebihan beban memantau beban (2,1Ton < ambang 4,4Ton) untuk memastikan keamanan; menyelesaikan penggantian ban dalam 12 menit,dan domba jantan ganda menarik kembali secara sinkron setelah bantuan tekanan.
Hasil: Dibandingkan dengan jack single-ram tradisional (dengan ketinggian angkat kurang dari 100mm), tidak ada bantalan kayu yang diperlukan untuk memenuhi kebutuhan penggantian ban,dan desain ringan cocok untuk operasi di luar ruangan oleh satu orang.
2. Pemeliharaan sasis truk ringan di bengkel mobil (YD18-005)
Persyaratan Skenario: Mempertahankan poros pendorong sasis Foton Xiangling (berat 3,5 Ton); sasis harus diangkat ke ketinggian 25 cm, dan alat harus stabil dengan pukulan panjang.
Proses Operasi:
- Pilih YD18-005 (10T): Bawa alat berat 8,5 kg ke bagian bawah truk; ketinggian minimum 225 mm kompatibel dengan celah sasis.
- Tombak ganda mengangkat secara sinkron (total stroke 140 + 145mm), mengangkat sasis ke ketinggian 285mm, meninggalkan ruang perawatan 25cm.
- Selama pemisahan poros penggerak oleh personel pemeliharaan, jack tidak menunjukkan getaran atau miring, dan seluruh proses membutuhkan waktu 40 menit; buka katup tekanan relief setelah selesai,dan kambing jantan ganda mundur perlahan-lahan.
Hasil: Pengangkat stroke panjang menghindari penyesuaian pengisian kayu berulang, dan desain sinkron double-ram memastikan stabilitas, dengan efisiensi pemeliharaan 50% lebih tinggi daripada jack single-ram.
3Pemasangan Generator Kecil oleh Tim Teknik (YD18-007)
Persyaratan Skenario: Menginstal generator kecil 15Ton (ketinggian dasar 230mm); perlu diangkat ke ketinggian 280mm untuk memantapkan baut jangkar, dan alat harus stabil untuk beban berat dan anti-slip.
Proses Operasi:
- Pilih YD18-007 (16T): Dua orang membawa alat 12 kg ke bagian bawah generator; ketinggian minimum 232 mm kompatibel dengan celah dasar.
- Penyangga berceruk menggenggam titik pendukung generator, tekan gagang untuk memulai ram ganda; total stroke 140 + 145mm mengangkat 285mm, memenuhi ketinggian instalasi.
- Selama proses pemasangan, katup perlindungan kelebihan beban memastikan keamanan beban (batas 15Ton < 17,6Ton), dan pola anti-geser dasar mencegah geser.5 jam.
Hasil: Strok panjang double-ram menghilangkan kebutuhan untuk mengangkat segmen, mengurangi langkah-langkah instalasi dibandingkan dengan jack tradisional, dan desain anti-slip menghindari risiko terbalik peralatan.
4. Dukungan Peralatan Berukuran Menengah di Pabrik Mesin Berat (YD18-009)
Persyaratan Skenario: Mendukung mesin alat ukuran 28Ton untuk pemeliharaan bagian bawah; perlu diangkat ke ketinggian 280mm, dan alat harus tahan tekanan tinggi dan stabil untuk beban berat.
Proses Operasi:
- Pilih YD18-009 (30T): Transportasi alat 22kg ke bagian bawah mesin alat dengan troli kecil; ketinggian minimum 250mm diperpanjang di bawah mesin alat.
- Tulang gandar ganda mengangkat secara sinkron (total stroke 140 + 140mm), mengangkat mesin alat ke ketinggian 280mm; 50 # silinder dinding tebal stabil menanggung berat 28Ton.
- Selama proses pemeliharaan, silinder tidak menunjukkan ekspansi dan dasar tidak menunjukkan penyelesaian, tanpa bahaya keselamatan sepanjang proses 3 jam.
Hasil: Kapasitas beban berat 30Ton kompatibel dengan berat mesin alat dan desain double-ram memastikan pengangkatan yang stabil,meningkatkan keselamatan dan efisiensi pemeliharaan dibandingkan dengan jack single-ram biasa.
Pertanyaan yang Sering Diajukan
P1: Selama mengangkat jack double-ram, kedua ram membentang pada kecepatan yang berbeda. Apa alasannya dan bagaimana menyelesaikannya?
A1: Hal ini terutama disebabkan olehminyak hidraulik yang tidak cukup, katup sinkron tersumbat, atau penyumbatan kotoran silinder. Mengatasi masalah dengan langkah-langkah berikut:
- Periksa tingkat minyak hidrolik: Buka port pengisian minyak; jika tingkat minyak berada di bawah garis skala, tambahkan minyak hidrolik anti-wear 46 # ke posisi standar, tekan gagang berulang kali 3-5 kali,dan uji sinkronisasi double-ram;
- Bersihkan katup sinkron: Jika tingkat minyak normal, bubarkan katup sinkron (terletak di koneksi ram ganda), bilas kotoran inti katup dengan alkohol,menerapkan sejumlah kecil minyak hidrolik, dan menginstalnya kembali, kemudian uji angkat;
- Mengatasi masalah silinder: Jika sinkronisasi masih tidak tercapai, periksa apakah ada kotoran yang menghalangi dinding dalam silinder; dorong ram untuk bergantian 10 kali untuk melepaskan kotoran;jika jamming parah, hubungi produsen untuk membersihkan tabung untuk menghindari deformasi tabung yang disebabkan oleh penggunaan paksa.
T2: Kekuatan operasi YD18-009 (30T) relatif besar selama mengangkat.
A2: Tenaga kerja dapat diselamatkan denganpenyesuaian sudut pegangan, mengoptimalkan postur angkat, dan pra-pelumasan:
- Sesuaikan sudut pegangan: Sesuaikan sudut antara pegangan dan tubuh jack menjadi 120° (sudut kekuatan terbaik), yang memaksimalkan lengan kekuatan dan mengurangi kekuatan operasi sebesar 15%;
- Optimalkan postur angkat: Berdiri dengan kaki berjarak lebar bahu, tenggelamkan pusat gravitasi tubuh, dan gunakan kekuatan pinggang untuk menekan pegangan alih-alih kekuatan lengan saja,yang dapat mengurangi kelelahan otot;
- Pre-lubrication: Menerapkan lemak berbasis lithium ke poros sambungan pegangan dan katup sinkron double-ram setiap bulan untuk mengurangi resistensi gesekan,yang dapat mengurangi kekuatan operasi lebih lanjut dengan 10%.
