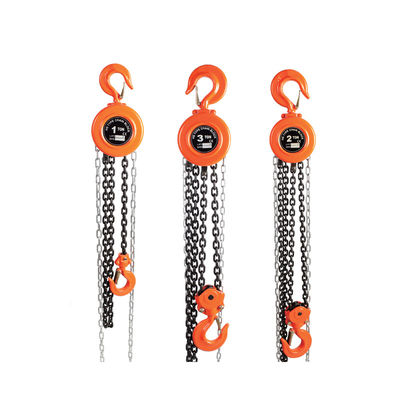

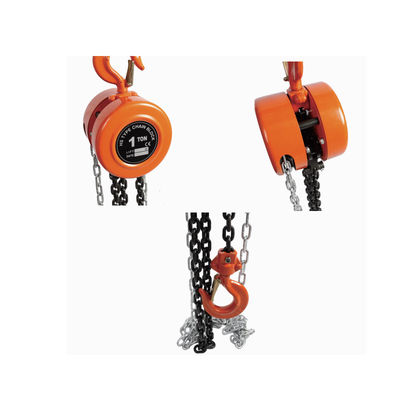

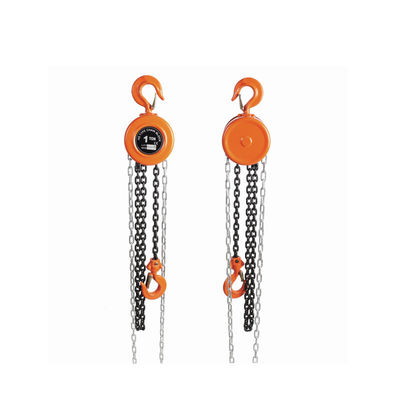

Blok Rantai HSZ: 0.5-20T Beban, 2.5-3m Lift untuk Lokakarya / Konstruksi / Penyelamatan
Spesifikasi Produk
Tabel Ringkasan Parameter Inti
| Model |
Kapasitas (T) |
Ketinggian Angkat (m) |
Beban uji (T) |
Min. Ruang kepala (Hook ke Hook, mm) |
Tarik Rantai (Pengisian penuh, N) |
Nomor jalur rantai muatan |
Spesifikasi Rantai (mm) |
Berat bersih (kg) |
Berat Bruto (kg) |
Ukuran kemasan (L × W × H, cm) |
Ukuran kotak rantai (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33 × 25 × 19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Parameter Dasar Umum
| Kategori parameter |
Deskripsi Spesifik |
| Posisi Produk |
Dirancang untuk skenario angkat beban berat di ketinggian tinggi tanpa tenaga, melayani bidang seperti pemeliharaan peralatan bengkel pabrik, pengangkatan bahan bangunan, penanganan kargo gudang,dan penyelamatan di luar ruangan. 8 model mencakup rentang beban 0,5T-20T, menyeimbangkan portabilitas ringan dan kapasitas beban kelas industri. |
| Fitur Utama |
- Operasi tanpa daya:Tidak diperlukan catu daya eksternal; tarik rantai tangan secara manual untuk mengangkat, cocok untuk skenario tanpa daya.
- Layanan kustomisasi:Mendukung kustomisasi OEM dan penyesuaian fungsi pribadi.
- Standar Internasional:Memenuhi standar keselamatan internasional, dengan semua model lulus tes kelebihan beban (1,5 kali beban nominal).
|
| Struktur & Bahan |
- Sistem Rantai:Rantai paduan kekuatan tinggi kelas 80 dengan permukaan galvanis panas untuk mencegah karat.
- Mekanisme transmisi:Desain bantalan ganda dengan set gigi presisi, efisiensi transmisi ≥ 90%.
- Sistem rem:Brek dengan roda roda yang terintegrasi dengan torsi pengereman ≥ 3 kali torsi beban nominal.
- Pengumpulan Hook:Hooks baja 40Cr ditempa dengan otomatis mengatur kembali kunci keamanan.
|
Rincian produk
Berpusat padaKeamanan beban berat + daya tahan penghematan tenaga kerja + universalitas bebas daya, YD30-013 Series HSZ Type Chain Block dioptimalkan untuk skenario angkat beban berat tanpa tenaga.
Gelang ganda + Rantai Kekuatan Tinggi, Angkat Beban Berat Tanpa Usaha
Transmisi Berbearing Ganda, Efisiensi dan Ketahanan yang Luar Biasa
- Efek Penghematan Tenaga Kerja yang signifikan:Resistensi transmisi berkurang 30%, efisiensi angkat meningkat 25%.
- Kurang Pakai:Bantalan mendistribusikan gaya radial secara merata, mengurangi keausan sebesar 40% dan memperpanjang umur layanan hingga 1,5 kali produk biasa.
Kelas 80 Rantai paduan, Karat, tahan karat dan tidak menghalangi
- Kapasitas Beban yang Kuat:Kekuatan pecah jauh lebih tinggi dari rantai biasa.
- Tahan karat yang sangat baik:Pengolahan tahan karat ganda galvanisasi panas + pasivasi.
- Lemparan halus:Keakuratan pitch rantai ≤ 0,1 mm untuk pencocokan roda gigi yang tepat.
Perlindungan Keamanan Berbagai, Tidak Ada Risiko dalam Operasi Beban Berat
"Lock-on-release" Brake, Perlindungan Anti-Jatuh yang Lebih Dapat Diandalkan
- Rem mengunci langsung ketika rantai tangan dilepaskan, mencegah benda berat jatuh.
- Sistem rem melewati 1.000 tes start-stop beban berat tanpa penurunan kinerja.
Hook Anti-Detachment + Struktur kompak, aman dan portabel
- Hook Anti-Pembatasan:Otomatis mengatur kembali kunci keamanan dengan sudut pembukaan ≤ 60°.
- Desain ringan:0.5T model beratnya hanya 8kg; 20T model fitur desain split modular untuk transportasi yang mudah.
Skenario Aplikasi
Pemeliharaan peralatan bengkel pabrik (Skenario inti: Model 0.5T-5T)
Persyaratan skenario:Mengangkat spindle mesin 5T keluar dari rongga peralatan (2,5m tinggi) selama pemadaman listrik di ruang kerja yang sempit.
Hasilnya:Mengurangi operator sebesar 70%, memperpendek waktu angkat dari 1 jam menjadi 20 menit.
Pengangkatan bahan konstruksi (Skenario 2: Model 3T-10T)
Persyaratan skenario:Angkat bundel baja 8T ke platform setinggi 10m di lokasi konstruksi tanpa tenaga.
Hasilnya:Mengurangi biaya pengangkatan sebesar 80%, bekerja terus menerus selama 1 bulan di lingkungan berdebu.
Penanganan Kargo Gudang & Penyelamatan Luar Ruang (Skenario 3: Model 0.5T-20T)
Persyaratan skenario:Memindahkan rak 15T di gudang; mengangkat kendaraan 5T dalam penyelamatan luar.
Hasilnya:Meningkatkan efisiensi gudang sebesar 80%; menyelesaikan penyelamatan kendaraan dalam 30 menit tanpa daya.
Pertanyaan yang Sering Diajukan
T1: Bagaimana memilih model yang tepat berdasarkan kebutuhan aktual?
A1:Pilih berdasarkan beban, ketinggian, dan skenario:
- Pilih model dengan beban nominal 20% lebih tinggi dari beban aktual
- Model 0.5T-1.5T memiliki lift 2,5m; 2T-20T memiliki lift 3m
- Memprioritaskan model rantai galvanis untuk penggunaan di luar ruangan
T2: Rantai macet saat mengangkat. Apakah ini kesalahan? Bagaimana cara menyelesaikannya?
A2:Biasanya masalah operasi atau pemeliharaan:
- Untuk terjerat rantai: Tarik rantai tangan perlahan-lahan ke arah sebaliknya
- Untuk pelumasan yang tidak cukup: Tambahkan lemak berbasis lithium (Model Li-2)
T3: Setelah penggunaan jangka panjang, efek pengereman berkurang.
A3:Sesuaikan jarak lempeng rem:
- Lepaskan kacang pengikat spring rem
- Putar baut penyesuaian searah jarum jam (1/4 putaran setiap kali)
- Ganti pad rem jika keausan ≥1mm
T4: Jika digunakan di luar ruangan pada suhu rendah (-25°C), apakah rantai akan menjadi rapuh dan rem gagal?
A4:Tidak, dengan persiapan yang tepat:
- Rantai paduan kelas 80 mempertahankan ketangguhan pada -25 °C
- Lemak rem adalah tipe suhu rendah tahan hingga -30°C
- Pemanasan komponen dengan menarik rantai tangan kosong 10-15 kali
