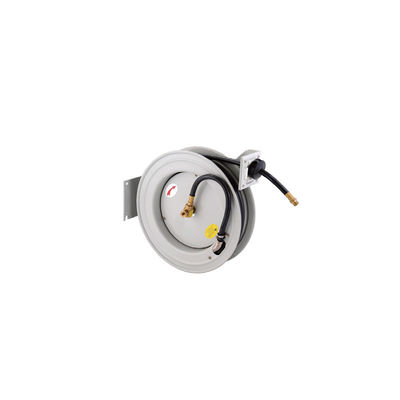

Yeeda YD53 Series Auto-Retractable Air Hose Reels
Roles selang udara otomatis yang bisa ditarik kembali kelas profesional dengan panjang selang 10-30m dan tekanan kerja 20-30Bar, dirancang untuk bengkel, pabrik, dan pusat layanan.
Spesifikasi Produk
1. Ringkasan Parameter Spesifik Model
| Seri (Model No. Grup) |
Model |
Bahan selang |
Identifikasi selang. |
Panjang selang |
Tekanan Kerja |
Ukuran Koneksi |
Aplikasi Utama |
| Auto Rewind DIY yang ekonomis (310) |
YD53-001 |
Jerman Selang Fleksibel |
1/4 " |
10m |
30 Bar |
1/4 " |
Rumah DIY, bengkel kecil alat-alat pneumatik |
| YD53-002 |
Jerman Selang Fleksibel |
3/8" |
8m |
30 Bar |
3/8" |
Pembersihan skala kecil, penggunaan industri ringan |
| YD53-003 |
Jerman Selang Fleksibel |
3/8" |
10m |
30 Bar |
3/8" |
Operasi alat pneumatik bergerak |
| Pneumatik Otomatis (320) |
YD53-004 |
Jerman Selang Fleksibel |
1/4 " |
15m |
30 Bar |
1/4 " |
Layanan udara bengkel menengah, pemeliharaan armada |
| YD53-005 |
Jerman Selang Fleksibel |
3/8" |
15m |
30 Bar |
3/8" |
Pemanasan pabrik manufaktur, tugas perbaikan |
| YD53-006 |
Jerman Selang Fleksibel |
1/2 " |
10m |
30 Bar |
1/2 " |
Alat cuci berat, alat udara aliran tinggi |
| YD53-007 |
Jerman Selang Fleksibel |
1/2 " |
12m |
30 Bar |
1/2 " |
Distribusi udara fasilitas industri |
| Auto retractable (330) |
YD53-008 |
Selang karet hibrida |
3/8" |
20m |
20 Bar |
3/8" |
Penyediaan udara atas bengkel besar, pemeliharaan |
| YD53-009 |
Selang karet hibrida |
1/2 " |
15m |
20 Bar |
1/2 " |
Pusat layanan mobil, perbaikan armada |
| YD53-010 |
Selang karet hibrida |
3/8" |
30m |
20 Bar |
3/8" |
Layanan udara untuk seluruh gudang, alat jarak jauh |
| YD53-011 |
Selang karet hibrida |
1/2 " |
20m |
20 Bar |
1/2 " |
Pemeliharaan industri berat, pencucian skala besar |
2Spesifikasi Struktural Universal
| Kategori Fitur |
Spesifikasi Spesifik |
| Bahan Bangunan |
Baja berat kelas profesional (kerangka gulungan, dasar, tiang pendukung); poros baja solid 1 " |
| Selesaikan |
Lapisan bubuk CPC tahan lama (anti karat, tahan korosi terhadap minyak, air, dan debu industri) |
| Desain Disk |
CNC robot diputar dan dicubit cakram dengan tepi digulung (peningkatan kekuatan, keselamatan, dan daya tahan) |
| Opsi pemasangan |
Lengan panduan yang dapat disesuaikan untuk bangku, dinding, langit-langit, dan pemasangan kendaraan (menyimpan ruang, tata letak tempat kerja yang fleksibel) |
| Rotasi & Stabilitas |
1/4 "gauge berat satu bagian baja dasar + tiang pendukung (stabilitas maksimum); bearing presisi dilumasi (putaran gulungan halus) |
| Fungsi Inti |
Otomatis ditarik/dibalikkan (menghilangkan kerumitan selang; penyimpanan yang mudah setelah digunakan) |
Rincian produk
Reel Hose Udara yang Bisa Ditarik Kembali Secara Otomatis dari Seri YEEDA YD53 memecahkan tantangan utama dalam manajemen selang udara: selang yang kusut, jangkauan terbatas, daya tahan yang buruk, dan ruang kerja yang tidak teratur.3 seri untuk berbagai kebutuhan + konstruksi baja tugas berat + desain multi-mountsebagai kekuatan inti, mereka mendefinisikan kembali efisiensi untuk tugas terkait udara di seluruh industri.
1. 3 Seri: Disesuaikan dengan setiap permintaan
- Seri 310 (DIY Ekonomi): Ideal untuk DIYers rumah dan bengkel kecil dengan panjang selang pendek hingga menengah (8-10m), tekanan 30 Bar, dan selang fleksibel Jerman untuk tugas ringan seperti obeng pneumatik atau pencucian kecil.
- Seri 320 (Pneumatik Industri): Dirancang untuk penggunaan industri menengah hingga berat dengan panjang selang 15m, tekanan 30 Bar, dan selang Jerman yang tahan lama untuk pelumasan pabrik manufaktur, pemeliharaan armada, dan operasi alat berat.
- Seri 330 (Tugas berat retractable): Dibangun untuk penggunaan industri dan komersial skala besar dengan selang ekstra panjang (15-30m), selang karet hibrida (fleksibilitas dan ketahanan haus yang lebih tinggi),dan tekanan 20 Bar untuk layanan udara di seluruh gudang, pusat otomotif, dan pemeliharaan berat.
2Daya tahan kerja berat: Dibangun untuk bertahan lama
- Konstruksi Baja & Lapisan CPC: Kerangka baja tugas berat, poros padat 1 "dan lapisan bubuk CPC tahan karat, benturan, dan keausan industri √ umur layanan melebihi 8 tahun, dua kali lipat dari rol plastik.CNC-spinned disk dengan tepi digulung mencegah kerusakan selang dan memastikan keselamatan operator.
- Bantalan presisi & dasar yang stabil: Bantalan presisi yang dilumasi memungkinkan rotasi gulungan dengan lancar (tidak ada penyumbatan), sementara dasar baja satu bagian dan tiang pendukung menjaga gulungan stabil selama penggunaan bahkan ketika selang sepenuhnya diperpanjang.
3. Fleksibel Mounting & Auto-Rewind: Kenyamanan didefinisikan kembali
- Opsi Multi-mount: Lengan panduan yang dapat disesuaikan sesuai dengan bangku, dinding, langit-langit, atau pemasangan kendaraan, menghemat 50% ruang kerja dibandingkan dengan gulungan yang berdiri di lantai..
- Desain Auto-Retractable/Rewindable: Menghilangkan gulungan selang manual setelah digunakan, selang menarik kembali secara otomatis ke gulungan, mengurangi waktu pengaturan / pembersihan sebesar 40%.
Skenario Aplikasi
1. Pusat Layanan Otomotif (YD53-009, 330 Series)
Persyaratan Skenario: Sebuah pusat perbaikan mobil melayani 20 mobil setiap hari, menggunakan alat pneumatik (kunci, bor benturan) dan peralatan cuci.
Proses Operasi:
- Setup: Mount YD53-009 (15m hybrid rubber hose, 1/2 "ID) di langit-langit di atas setiap bay perbaikan; terhubung ke sistem udara terkompresi pusat
- Penggunaan: Perpanjang selang 15m untuk mencapai bagian mana pun dari mobil (misalnya, undercarriage untuk cuci, ruang mesin untuk alat pneumatik); fungsi penarik otomatis menarik selang kembali setelah digunakan
- Efisiensi: 20 mobil dilayani dalam ~ 4 jam; tidak ada kerumitan selang atau bahaya tersandung; selang karet hibrida tahan noda minyak dan keausan
- Ketahanan: Koil baja yang dilapisi CPC tahan terhadap benturan harian dari alat dan suku cadang kendaraan
Efek: Jangkauan panjang cocok untuk ruang perbaikan; penarik otomatis menghemat waktu; daya tahan cocok untuk pusat yang sibuk.
2. Pengolahan Pabrik Penggilingan (YD53-005, 320 Series)
Persyaratan Skenario: Sebuah pabrik melumasi 15 mesin industri setiap hari menggunakan alat pelumasan pneumatik.
Proses Operasi:
- Pemasangan: Pasang YD53-005 (15m selang fleksibel Jerman, 3/8 "ID) pada dinding antara ruang mesin; menghubungkan ke pasokan udara pabrik
- Pelumasan: Perpanjang selang 15m untuk mencapai titik pelumasan masing-masing mesin; Tekanan 30 Bar menggerakkan alat pelumasan pneumatik
- Organisasi: Otomatis menggeliat kembali membuat selang tidak tergelincir di lantai pabrik, menghindari kerusakan oleh mesin atau gerobak
- Keandalan: Dasar baja dan bantalan presisi memastikan operasi yang stabil tanpa downtime karena macet gulungan
Efek: Jangkauan panjang mencakup ruang mesin; otomatis memutar kembali menjaga organisasi; desain industri sesuai dengan kondisi pabrik.
3. Home DIY Workshop (YD53-001, 310 Seri)
Persyaratan Skenario: Seorang penggemar DIY rumah menggunakan alat pneumatik (pistole paku, sander) dan alat pencuci kecil.
Proses Operasi:
- Setup: Mount YD53-001 (10m Jerman selang fleksibel, 1/4 "ID) pada meja kerja; menghubungkan ke kompresor udara portabel
- Tugas DIY: Perpanjang selang 10m untuk menggunakan pistol kuku untuk pengerjaan kayu atau alat cuci kecil untuk membersihkan; selang ringan mudah bermanuver
- Penyimpanan: Dengan cara otomatis, selang akan ditarik kembali ke dalam gulungan setelah digunakan, menghemat ruang di bengkel kecil
- Kenyamanan: Tekanan 30 Bar menangani semua alat DIY ringan, dan selang Jerman cukup fleksibel untuk ruang sempit
Efek: Desain kompak cocok untuk bengkel kecil; penggunaan mudah sesuai dengan tugas DIY; otomatis memutar kembali menghemat ruang penyimpanan.
Pertanyaan yang Sering Diajukan
Pertanyaan 1: Selang menarik tidak merata atau terjebak. Bagaimana cara memperbaikinya?
A1: Penarikan yang tidak merata biasanya disebabkan oleh putaran selang atau puing-puing.
- Luruskan Selang: Sebelum menarik kembali, perpanjang selang sepenuhnya untuk menghilangkan tikungan tikungan menyebabkan penyumbatan
- Bersihkan Jalur Reel: Hapus jalur bagian dalam gulungan dengan kain kering untuk menghilangkan debu, minyak, atau puing-puing
- Bantalan pelumasan: Menerapkan sejumlah kecil pelumasan berbasis lithium ke bantalan presisi setiap triwulan
Langkah-langkah ini memulihkan penarik otomatis yang halus.
T2: Dapatkah 330 Series (selang karet hibrida) digunakan di luar ruangan?
A2: Ya, tetapi dengan tindakan pencegahan. selang karet hibrida tahan cuaca ringan (hujan, salju ringan) dan perubahan suhu (-10 °C ~ +60 °C), sehingga cocok untuk area luar tertutup (misalnya,pintu garasiNamun:
- Hindari Sinar Matahari Langsung: Paparan sinar UV yang berkepanjangan dapat merusak karet dari waktu ke waktu
- Mencegah Pembekuan: Menguras selang udara terkompresi pada suhu di bawah 0 °C
- Hindari Paparan Bahan Kimia: Jauhkan selang dari bahan kimia keras (misalnya, pembersih industri) yang dapat memecah karet
T3: Koneksi bocor udara. Apa masalahnya?
A3: Kebocoran udara pada koneksi disebabkan oleh perlengkapan longgar atau segel yang usang.
- Kekuatan Hubungan: Gunakan kunci untuk dengan lembut mengencangkan sambungan inlet/outlet selang (lebih mengencangkan dapat merusak benang)
- Ganti Segel: Periksa O-ring karet di dalam koneksi jika retak atau usang, ganti dengan O-ring yang disediakan oleh produsen (segel yang usang adalah penyebab kebocoran yang paling umum)
- Periksa Benang: Pastikan benang koneksi tidak terputus benang yang terputus mencegah penyegelan yang ketat; mengganti penyambung koneksi jika benang rusak
Q4: Bagaimana memilih model yang tepat untuk kebutuhan saya?
A4: Berdasarkan jenis tugas, panjang selang, dan tekanan:
- DIY/Penggunaan Rumah: Pilih Seri 310 (YD53-001/002/003) √ selang pendek (8-10m), tekanan 30 Bar dan desain ringan untuk alat ringan
- Penggunaan Perindustrian Menengah: Pilih 320 Series (YD53-004/005/006/007) 15m selang, tekanan 30 Bar dan selang Jerman tahan lama untuk manufaktur atau pemeliharaan armada
- Penggunaan berat/komersial: Pilih 330 Series (YD53-008/009/010/011) √ selang ekstra panjang (15-30m), selang karet hibrida, dan tekanan 20 Bar untuk pusat otomotif atau gudang besar
Juga, cocokkan I.D selang dengan kebutuhan aliran udara alat Anda (1/4 "untuk alat kecil, 1/2" untuk alat aliran tinggi).
